NCVCでBravoprodigyを動かしてみた その１
無料のCAD/CAMでデータを作りたいとの声からフリーソフトNCVCを研究してみました。
NCVCとは？
オープンソースのフリー（無料）CAMソフトです。
JW_CADの様にCADデータをDXFで尚且つレイヤ名が出力できるCADであればで製図した図形情報からCNC動かすためのGコードを生成できます。
※Bravoprodigy JapanではJW_CAD並びにNCVCでのデータ作成のサポートは行っておりませんのでご注意ください。
※NCVCの作者が参考書を出版しているのでお買い求めください→Amazonページ

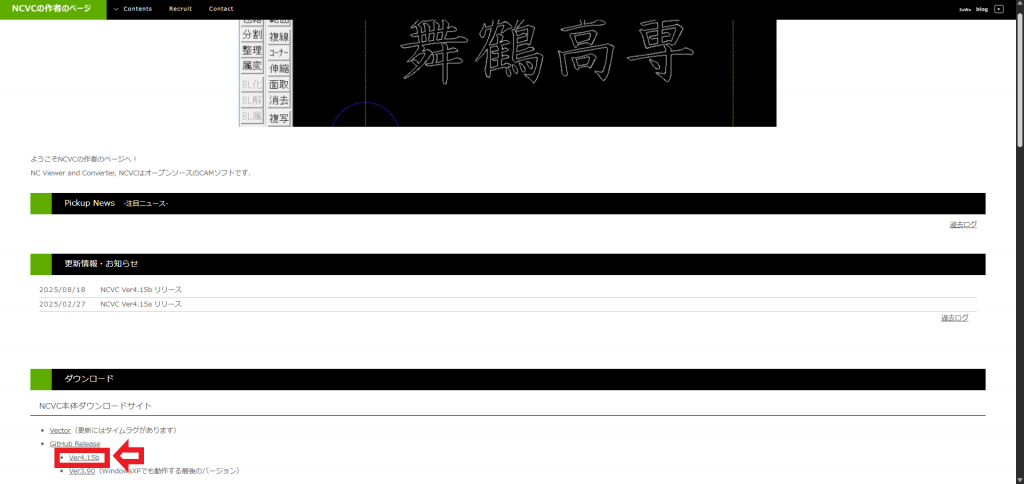

NCVCのダウンロード
今週月曜日(8/18)に最新版「NCVC Ver4.15b」がリリースされました。
お使いのPCにあったインストーラーをダウンロードし、インストールして下さい。
こちらよりダウンロードできます→https://k-magara.github.io/index.html#download
NCVC起動

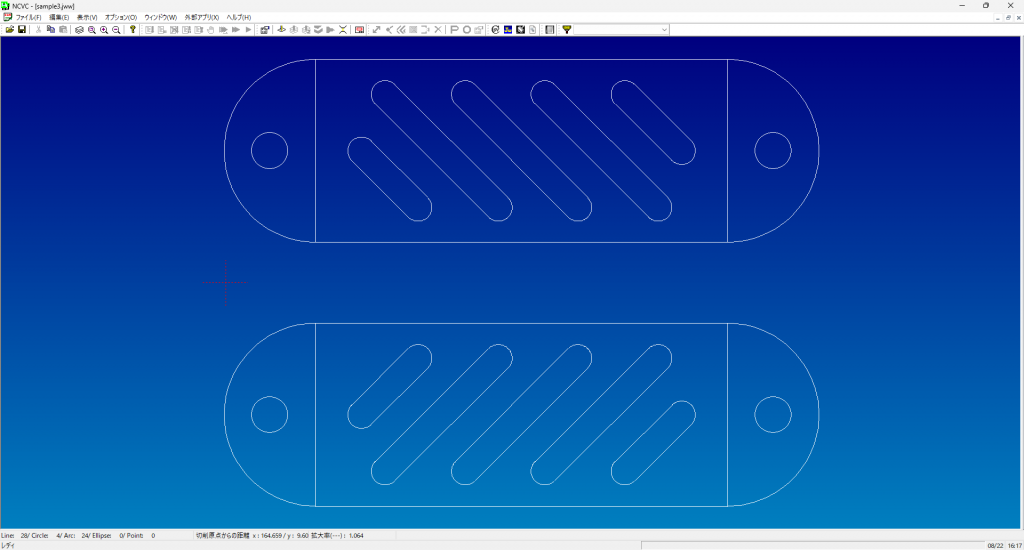

インストールしてNCVCを立ち上げサンプルファイル「sample3.jww」を開きました。
まだこの状態ではNCコード(Gコード)の生成はできません。

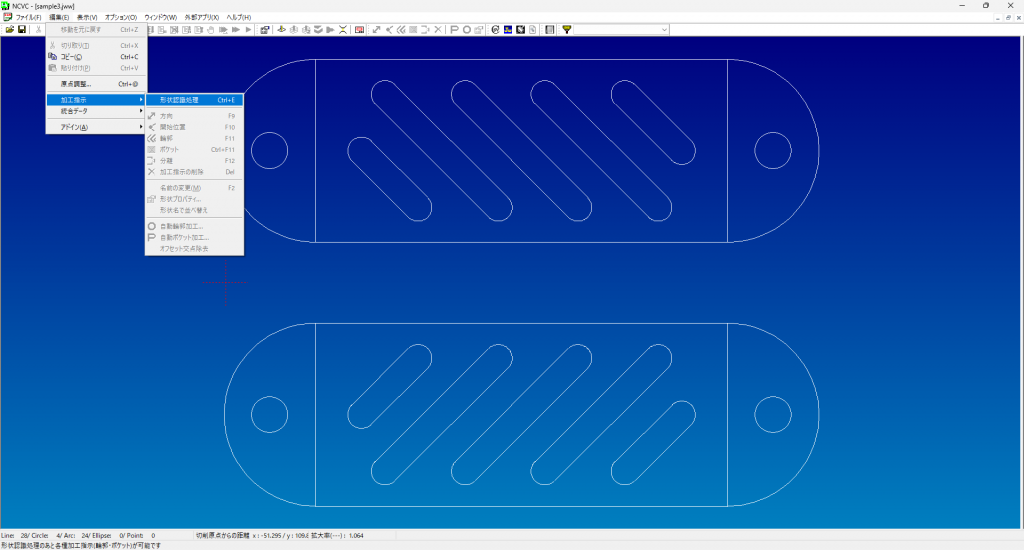

形状認識コマンドを実行し線(ベクトル)を形状として認識させます。

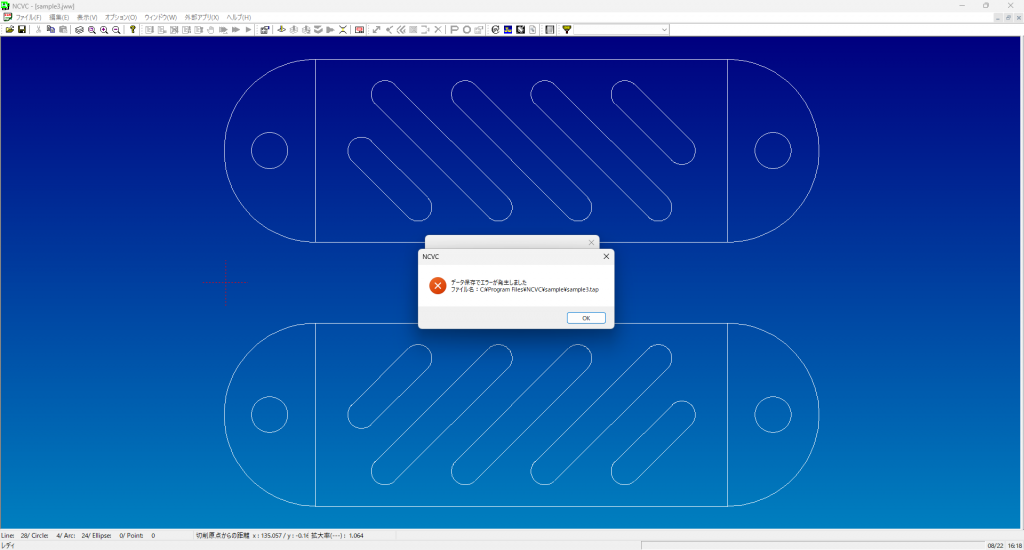

ちなみに形状認識させずにNCコードを作成しようとするとエラーが出ます。
NCデータの生成

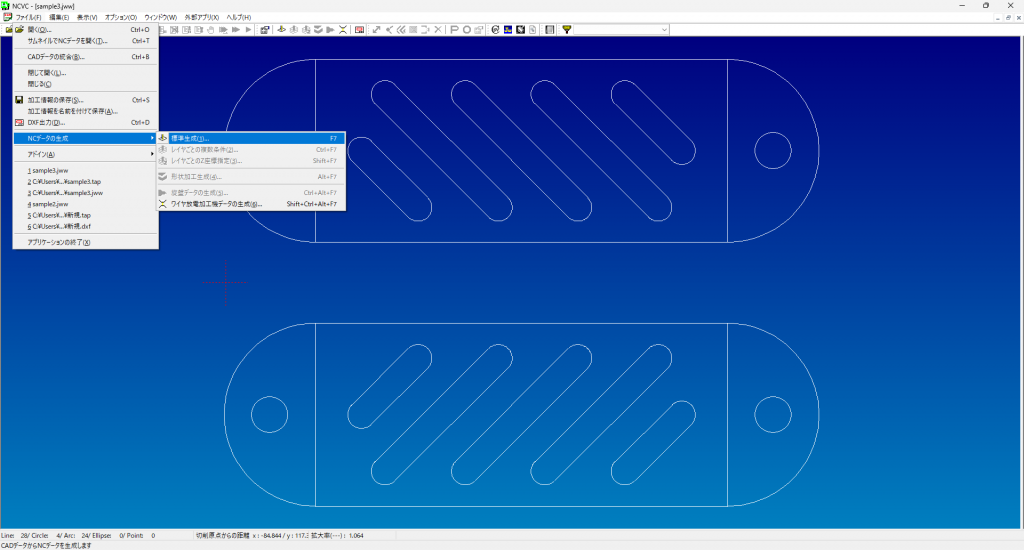

NCデータの生成コマンドからGコードを出力します。

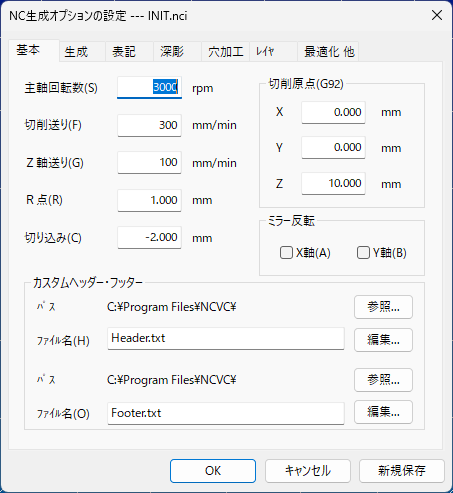

機械が動作するかを見るだけなのでNCデータ生成のデフォルトの設定のまま「OK」をクリックし出力しました。

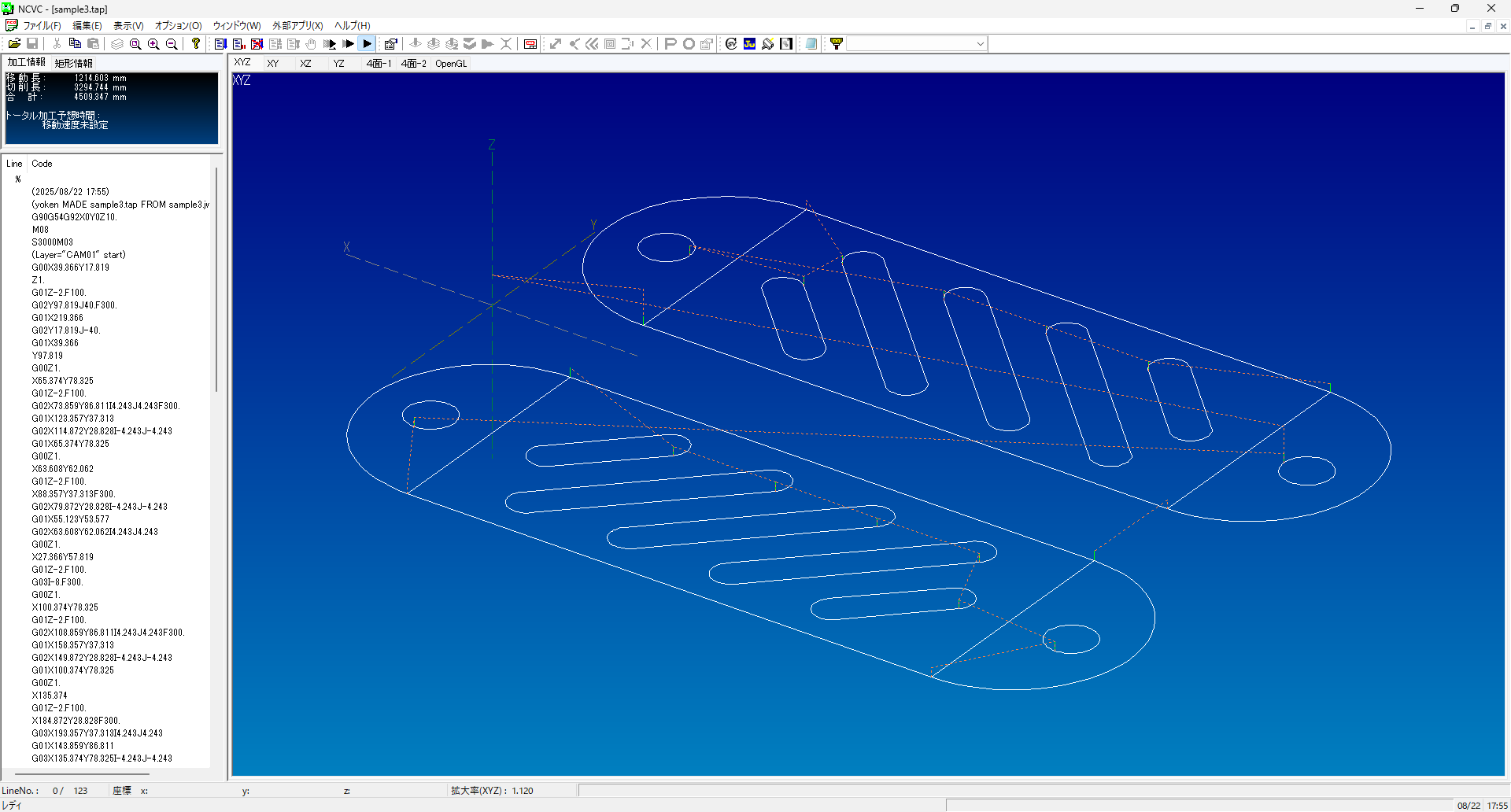

下図デフォルト設定で作成したNCコード(Gコード)です。
意外と簡単にGコードの作成ができました。
その２につづく。次回実際にCNCを稼働させます。
